概述

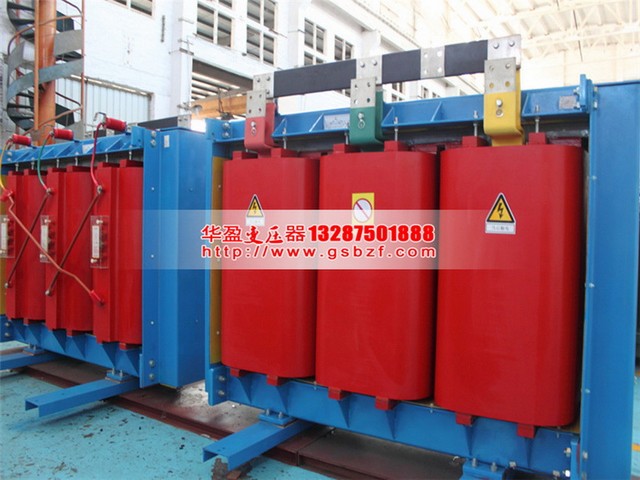

　　SCB10-800KVA干式變壓器采用特殊結構，在滿足標準各項性能參數指標前提下，對外形尺寸進行優化設計，完全滿足中置柜、高壓開關柜的安裝要求。本公司生產的SCB10-800KVA干式變壓器采用集成化設計理念，整體造型美觀，外觀平整光亮，比例勻稱，結構合理，有明顯的供電管理和用戶操作的分隔區域，儀表室與開關室設置防火墻、提高防火、防竊電性能。上蓋與底殼之間的連接采用滑塊扣緊底座溝槽，并在下部配備專用螺絲，鉛封(塑料)和掛鎖，只有用電管理人員借助專用鑰匙才可開啟，真正達到了防竊電的功能。上蓋與底殼之間密封性能良好，能防止雨水和灰塵進入。底殼采用PC70%+ABS30%混合合金材料，上蓋采用進口全透明聚碳酸脂(PC)，用電管理人員可直觀地看到箱內異常情況，方便管理。表箱的進出線孔采用“多位盲孔”方案設計，便于用戶按需求安裝進出線，所有進出線孔都配備防水、防塵、防小動物進入的專用橡皮圈。箱體具有較高的絕緣強度，在工頻50Hz2000V一分鐘的條件下不發生飛弧、擊穿、閃絡現象。

　　SCB10-800KVA干式變壓器廠家直銷

　　主要技術

　　1.額定容量：1000KVA

　　2.額定電壓：10KV

　　3.連接組別：Dyn11、Yyn0

　　4.頻 率：50HZ

　　5.相 數：3相

　　6.分接范圍：± 2×2.5%

　　7.冷卻方式：AN/AF

　　8.空載損耗：370W

　　9.空載電流：2.6%

　　10.損耗：3370(120℃)

　　11.絕緣等級：F

　　12.絕緣水平：LI75 AC35/AC5

　　13.短路阻抗：HV-LV 4%

　　14.感應耐壓：0.8KV

　　SCB10-800KVA干式變壓器廠家直銷

　　使用條件：

　　1.環境溫度：-50℃~+50℃

　　2.海拔高度<=1000m

　　3.其他超出本技術條件規定的內容，由用戶與我公司技術部協商處理，并在訂貨時注明。

　　執行標準：

　　GB1094.11-2007 干式電力變壓器

　　GB/T10228-2008 干式電力變壓器技術參數和要求

　　GB1094.10-2003 電力變壓器第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙

　　JB/T10008-2004 6~500KV級變壓器聲級

　　JB/T56009-1998 干式電力變壓器產品質量分等

　　SCB10-800KVA干式變壓器廠家直銷

　　SCB10-800KVA干式變壓器特點：

　　1.線圈采用銅導線纏繞或箔繞，以無紡布加亞胺薄膜線材為原材料，無紡布加亞胺薄膜線材具有相對絕緣厚度較薄，耐壓性能高等特點，是繞制體積小，出力大，可靠性高的電器產品的繞組線材料。耐壓強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。

　　2.高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美觀整齊。

　　3.鐵芯采用全新武鋼120冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。

　　4.鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪音。

　　5. SCB10-800KVA干式變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。

　　6.配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(PtlOO)。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干變提供可靠的過載保護裝置，從而提高干變運行的安全性。
