干式變壓器當用戶電網電壓波動時，需通過調節變壓器高壓側分接頭檔位以滿足輸出電壓穩定的要求，如果要求在不中斷供電的條件下達到該目的，就必須使用干式變壓器，該系列產品有以下特點：

　　(1)采用機電一體化設計干式柜式真空有載開關，結構緊湊，占地面積小，安裝方便;

　　(2)有載開關配備自動控制器，便于現場或遠程控制，可按用戶要求提供計算機接口;

　　(3)當配備同步控制器時，可實現多臺有載變壓器并列運行。

　　干式變壓器廣泛用于高層建筑、石油化工廠、發電廠、地鐵、車站、碼頭、機場等人口集中的重要場所及組合式變電站，35kV SC(B)9系列環氧樹脂澆注變壓器用于城網變電站。

　　使用條件

　　環境溫度：

　　*高氣溫：+40℃*低氣溫：-30℃*高年平均氣溫：+20℃*高日平均氣溫：+30℃頻率：50Hz海拔高度：不超過1000m(超過海拔1000m可進行特殊設計) 執行標準 GB6450-86《干式電力變壓器》IEC726《干式電力變壓器》GB/T10228-1997《干式電力變壓器技術參數和要求》

　　JB/T10088-1999《6-220kV級變壓器聲級》

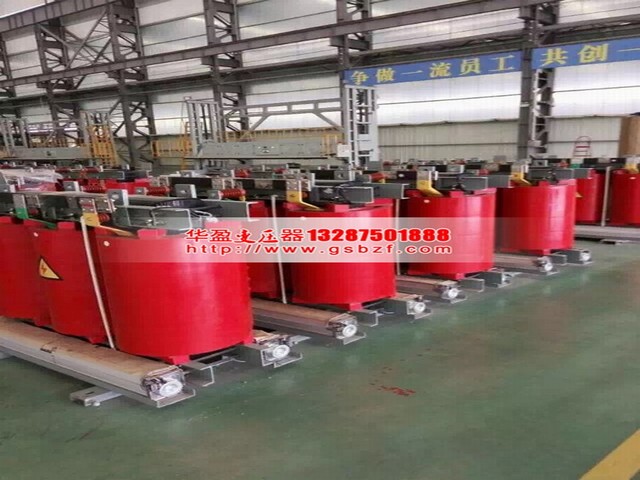

　　干式變壓器結構特征

　　①高壓線圈：采用多段圓筒式結構，630kVA及以上設計有冷卻風道，屬無填料玻璃纖維增強澆注系統。

　?、诘蛪壕€圈：400kVA及以上采用箔式線圈結構，樹脂端封，表面由固態環氧樹脂高溫固化覆蓋。

　?、坭F心：采用“步進式”迭片方式疊片，拉板式結構。

　?、軍A件：由鋼板沖壓折彎成形，與一般夾件相比，結構增加有抗拉邊、通風槽，從而使得鐵心夾持緊湊、不變形、變壓器通風性能好等優點。

　　⑤外殼：由防腐蝕鋁型材、防腐磨花鋁板及鋁合金網格板等材料拼裝而成，具有良好的通風和防護性能。

　　⑥風冷系統：風機采用低噪音、大風量、低損耗的幅流式風機。

　?、邷乜販仫@裝置：溫控溫顯裝置具有循環顯示三相線圈的熱點溫度，顯示三相中*高相溫度，自動控制風冷系統的啟停、超溫報警、計算機聯網，遠程顯示及故障記憶等功能。

　　選用產品指導性建議

　　①大型火力發電廠、大型水力發電廠、核電站和其他重要設施內無油化配電裝置優先考慮選用該類變壓器。

　　②防火要求較高的場所如：高層建筑、港口、碼頭、機場、劇院等人口密集的建筑物內優先考慮選用該類變壓器。

　?、蹐龅鼐o湊的情況下優先考慮選用該類變壓器。

　?、苡徒儔浩魇鹿逝庞蛯Νh(huán)境污染難以解決的場合優先考慮選用該類變壓器。

　?、菖c重要建筑物防火距離不夠的戶外箱變內優先選用該類變壓器。

　　⑥與居民住宅連體的配電站優先考慮選用該類變壓器。

　?、攮h(huán)境溫度變化較大，或環境溫度較低的地區，帶填料澆注的變壓器容易開裂時，優先考慮選用該類變壓器。
