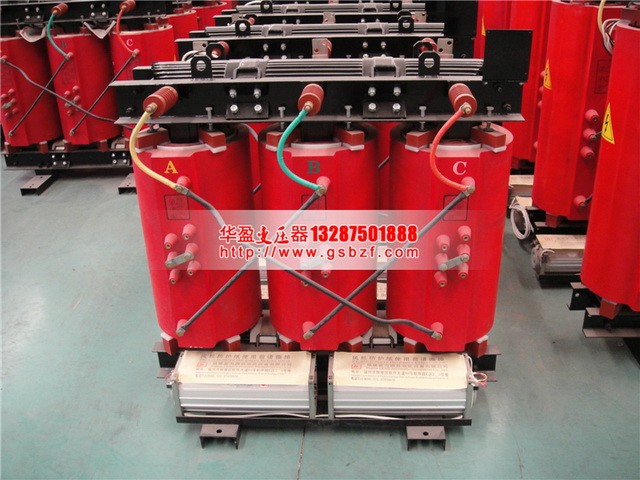

SCB10干式變壓器具有安全，阻燃防火，無污染，可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好，停運后不經預干燥即可投入運行。損耗低，局部放電量低、噪音小、強迫風冷條件下可以120% 額定負載運行。自己備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。SCB10干式變壓器的可靠性指標已經達到國內先進水平。

　　【SCB10干式變壓器】產品特點

　　SCB10干式變壓器產品特點：

　　1.線圈采用銅導線纏繞或箔繞，以無紡布加亞胺薄膜線材為原材料，無紡布加亞胺薄膜線材具有相對絕緣厚度較薄，耐壓性能高等特點，是繞制體積小，出力大，可靠性高的電器產品**的繞組線材料。耐壓強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。

　　2.高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美觀整齊。

　　3.鐵芯采用全新武鋼120冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。

　　4.鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪音。

　　5. SCB10環氧樹脂澆注干式變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量20%。

　　6.配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(PtlOO)。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。

　　【SCB10干式變壓器】參數規格

　　SCB10干式變壓器技術參數

　　品牌 電氣 產品名稱 干式變壓器

　　產品型號 SCB10-500KVA 額定容量 500KVA

　　額定電壓 10/0.4 額定電流 28.87/721.7

　　空載損耗(W) 1160 負載損耗(W) 4880

　　聯結組別 Dyn11或Yyno 空載電流(%) 1.40

　　短路阻抗(%) 4 噪聲 45

　　外形尺寸 1155*960*1330 軌距 660*900

　　冷卻方式 自冷和風冷 重量(KG) 1460
